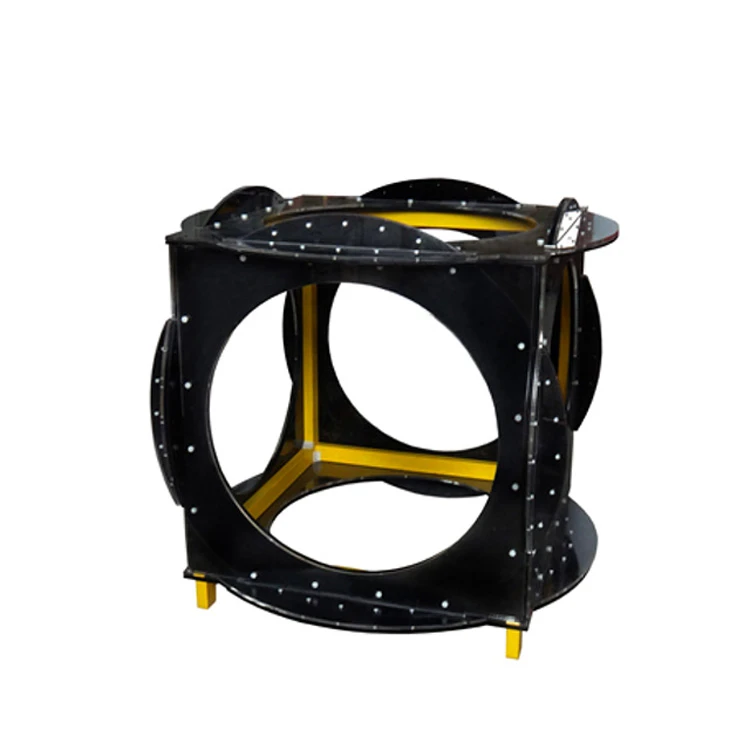

Gradientmagnetvälja mähised

Meie gradientmagnetvälja mähis on uuenduslik tööriist, mis tekitab kosmose lineaarselt magnetvälja. See funktsioon võimaldab täpselt juhtida ja manipuleerida magnetväljadega erinevates rakendustes.

Kasutades täiustatud tehnoloogiat ja materjale, on meie gradientmagnetvälja mähis loodud ühtlase magnetvälja tekitamiseks lineaarses suunas ilma häirete või moonutusteta. See muudab selle ideaalseks mitmesuguste rakenduste jaoks, alates meditsiinilisest pildistamisest ja diagnostikast kuni teadusuuringute ja tööstusliku tootmiseni.

Meie gradientmagnetvälja mähise üks peamisi eeliseid on selle võime pakkuda väga täpseid ja järjepidevaid tulemusi erinevates katseseadetes. See on tingitud selle ainulaadsest disainist ja konstruktsioonist, mis tagab, et tekitatud magnetväli on väga stabiilne ja prognoositav.

Lisaks on meie gradientmagnetvälja mähis ka väga tõhus ja kulutõhus, mistõttu on see atraktiivne valik paljude rakenduste jaoks. Tänu oma täiustatud võimalustele ja suurepärasele jõudlusele pole üllatav, et meie gradientmagnetvälja mähis on laialdaselt tunnustatud kui üks juhtivaid tööriistu selles valdkonnas.

Meie ettevõttes oleme uhked selle üle, et pakume oma klientidele tipptasemel tööriistu ja tehnoloogiaid ning meie gradientmagnetvälja mähis pole erand. Olenemata sellest, kas olete meditsiiniteadlane, tööstustootja või teadusuurija, meie gradientmagnetvälja mähis tagab teile kindlasti oma eesmärkide saavutamiseks vajaliku täpsuse, täpsuse ja töökindluse.

Gradientmagnetvälja pooli kasutades saab tekitada ruumilise lineaarse magnetvälja (staatilise magnetvälja suuna) ning lisada MRI-st saadud signaalile asukohateavet. Tuntud ka kui gradientrullid. Kliinilises MRT-s nimetatakse seda tavaliselt gradientmähiseks, kuid enne kliinilise MRI tekkimist nimetati gradientmagnetvälja genereerivat mähist gradientmähiseks. Tuumamagnetresonantsspektroskoopias (NMR) kasutatakse spektraalseks eraldamiseks gradientmagnetvälja, kasutades molekulaarseid difusioonikoefitsiente, nagu DOSY.

2.1 Maxwelli pooli paarid

Gradientvälja Maxwelli mähise struktuur on väga sarnane ülaltoodud kolmele mähisele, kuid keskne mähis on eemaldatud, jättes alles vaid kaks väiksemat mähist. Kui kahe pooli voolud on vastassuunalised, on kahe pooli keskmes olev väli ühtlane gradientmagnetväli. Maxwell kirjeldas, et kahe mähise struktuuri kasutamine võib väikesemahulises testimises tekitada ühtlase jõu. Seda tüüpi Maxwelli mähised on sarnased Helmholtzi mähisega, selle erinevusega, et mähise kaugus suureneb mähise raadiusest R väärtuseni √3R ja vastupidine vool.

2.2 Golay poolid

Golay tüüpi poolid on hästi tuntud silindrilise gradiendiga magnetvälja mähised X ja Y suunas. Nagu joonisel näidatud, koosneb mähis neljast sadulakujulisest voolust. Golay ja Marceli ettepaneku tõttu nimetatakse seda Golay mähiseks, Golay tüüpi mähiseks. Halli tüüpi mähised, kuigi lihtsa kujuga nagu paralleelsed neli traadi pooli, on suure lineaarsusega. Kuid nende suure pooli pikkuse ja induktiivsuse tõttu kasutatakse neid praegu harva.

Seda tüüpi silindrilise gradiendiga magnetvälja mähist kasutatakse peamiselt tunnelitüüpi MRI-s, näiteks ülijuhtiva magnetresonantstomograafias (sellele vastavad paljud kliinilised MRI-d).

2.2Muud gradientmagnetvälja poolid

Mõned ülaltoodud gradientmagnetvälja mähised on klassikalised mähised ja keerulisema kujuga pooli kasutatakse paljudes MRI-seadmetes. Selle põhjuseks on asjaolu, et rakendusel põhinevad erinevad taotlused.

Näiteks nendes klassikalistes mähistes, kui poolide vahe on kitsas, väheneb vastavalt lineaarse magnetvälja piirkond. Seetõttu saab täiustatud gradientmagnetvälja poolide kujundamiseks erinevaid X-meetodeid kasutades luua kitsaste poolide vahel laia lineaarse magnetvälja piirkonna. Praegu on gradientmagnetvälja poolide projekteerimisel kasutatud sihtmagnetvälja meetodeid, lõplike elementide meetodeid, evolutsioonilisi algoritme ja muid meetodeid.
