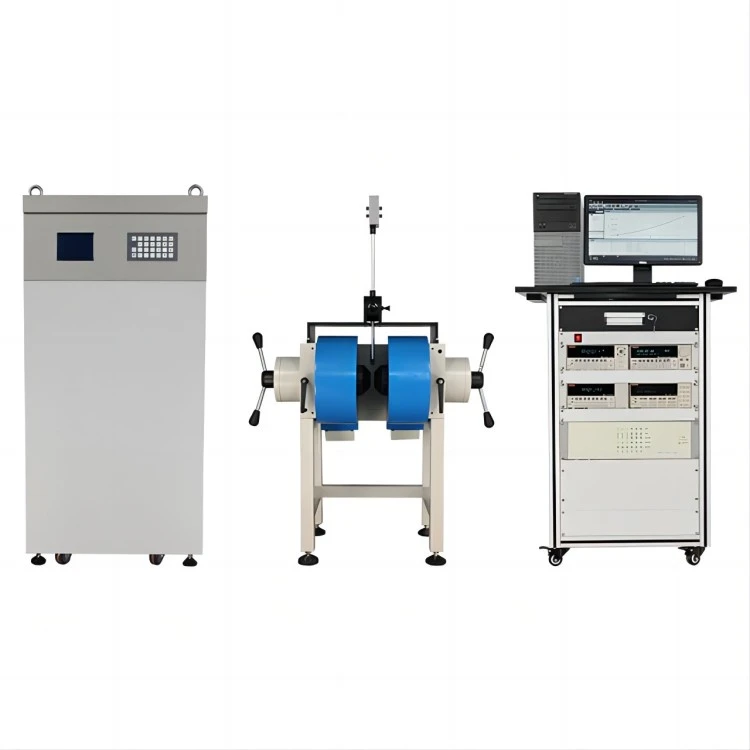

Halli efekti seade

Täiustatud elektritranspordi iseloomustusplatvorm

DX -3000 on multifunktsionaalne testimisplatvorm, mis on loodud elektritranspordi omaduste põhjalikuks analüüsiks. See ühendab saali efekti, magnetoresistentsuse ja IV iseloomustuse ühes integreeritud süsteemis. Optimeerides mõõteriistade valimist ja kõrvaldades käsitsi juhtmestiku keerukust (ruumi/madala temperatuuriga seadistused), sujuvamaks andmete hankimist täpsuse ja korratavuse tagamiseks. Ühildub elektromagnetide või ülijuhtivate magnetidega (kasutaja konfigureeritav), see toetab nutikate proovide sondid ja kohandatav tarkvara kiirete automatiseeritud mõõtmiste jaoks.

• Tõhus töövoog: Modulaarsed proovikaardid võimaldavad kiiret installimist (toetab 2–4 proovi samaaegselt lisandmoodulitega).
• Lai mõõtmisvahemik: Vastupidavuse analüüs 0. 1MΩ kuni 100GΩ (laiendatav kõrgepinge/takistuse moodulite kaudu).
• Adaptiivne testimine: Programmeeritavad voolu-/magnetvälja parameetrid dünaamilise saali ja takistuse hindamiseks.
• Reaalajas visualiseerimine: Automatiseeritud tarkvara genereerib vahetulemusi, kõveraid (IV, RT, RH) ja lõplikke parameetreid (kandja tihedus, liikuvus, lehetakistus).
• Magnetiline paindlikkus: Nullvälja stabiliseerimine, pikaajaline välja stabiilsus ja kiire väljakontroll integreeritud Gaussi arvestid.
• Temperatuuri mitmekülgsus: Valikulised krüogeensed moodulid (1,6K - 800K) muutuva keskkonnauuringute jaoks.

• Pooljuhid: Sige, ingaas, hgcdte, sic, algaas jne.
• Juhtivad filmid: Metallid, TMR -struktuurid, läbipaistvad oksiidid.
• Kõrge takistusega substraadid: Poolisolatsioon Gaas, CDTE, GAN.

1. Saali efekti analüüs:
   Väljundid: takistus, saali koefitsient, kandja tüüp/kontsentratsioon, liikuvus.
2. Magnetoresistentsuse profiilide koostamine:
   Mõõdikud: ΔR, ΔR/R%, RH -kõverad.
3. Dünaamiline iseloomustus:
   IV kaardistamine muutuvatel temperatuuridel/väljadel.
   Temperatuurist sõltuv takistus (RT) fikseeritud väljade all.

Elektrilised moodulid: Keithley täppisinstrumendid (praegused allikad, nanovollemeetrid, lüliti maatriksid).

Magneti valikud:

• Dx -100: 1,5t max (60mm poolus, ± 1% ühtlus).
• Dx -130: 2,5t max (100mm poolus).
• Dx -180: 2,7t max (120mm poolus).

Termiline kontroll(Valikuline):

Vedel lämmastik (80–500K), krüostaadid (4–325K), kompaktsed külmikud (45–325K).

Proovi mõõtmed:

• Väikesed/sondikaardid: 12x12mm² kuni 30x30mm².
• Suured kaardid: 50x50mm².

Elektripiirid:

• Vool: ± 100Pa - 100 mA (eraldusvõime: 100Pa).
• Pinge: ± {{{0}}. 1μV - 30V (eraldusvõime: 0,1 μV).
• Maksimaalne kande tihedus: 1 × 10⁸ cm⁻³.

Täpsuskriteeriumid:

• Väli/paksus ebakindlus<1%.
• Optimaalne B-välja/paksuse suhe: 1t/mm.

• Näidisprept: Toetab 4-/6- juhtme konfiguratsioonid.
• Tarkvara: Täielik automatiseerimine koos andmete logimise, kõvera paigaldamise ja parameetrite ekstraheerimisega.
• Vastavus: Madal energiatarve (<1mV sample excitation).

Pooljuhtide teadus- ja arendustegevus, magnetilise materjali uuringud, õhukese kilega seadme valideerimine ja täiustatud materjaliteadus.

(Märkus: olemasolevate labori seadistuste või erinõuete jaoks on saadaval kohandatud konfiguratsioonid.)
